2.3. Подставки с наклонной платформой

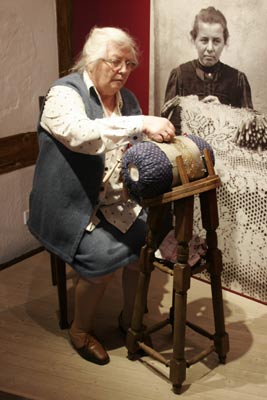

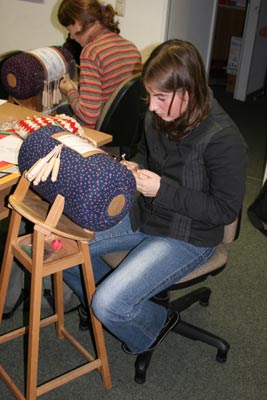

Валику можно придать фиксированный наклон с помощью несложного приспособления с кольцевым держателем. Однако гораздо удобнее работать, если валик связать осью вращения с наклонной платформой. В Германии распространены подобные подставки типа «этажерка», верхней полкой которой служит диск с четырьмя штырями для установки валика между ними. Диску придаётся фиксированный наклон в сторону кружевницы. Диск вращается на оси крепления. В Италии применяются такие же подставки в настольном варианте, причём в лучших конструкциях этого типа предусматривается регулировка наклона поверхности, несущей вращающийся диск со штырями для валика.

Принципиальной особенностью подставок с наклонной платформой является взаимная зависимость угловых координат валика. Она проявляется в том, что при поворотах валика по азимуту одновременно изменяется и его тангаж. Справедливости ради следует заметить, что для кружевницы зависимость координат практически безразлична. Для неё важнее то, что платформа принимает на себя вес валика, а уж повернуть его на любой угол ей не составляет никакого труда.

В подставке, разработанной авторами данной книги (рис.2.16), предусмотрены регулировки поворота валика, наклона платформы и высоты центра тяжести валика.

Рис.2.16. Авторская подставка с наклонной платформой

Рис.2.16. Авторская подставка с наклонной платформой

Подставка состоит из следующих функциональных узлов:

  • верхняя рамка;
  • наклонная платформа, связанная с верхней рамкой рояльной петлёй;
  • три механизма управления, установленные на верхней рамке:
    • один для вращения валика на наклонной платформе;
    • второй – для изменения угла наклона платформы;
    • третий – для регулирования высоты валика;
  • «козлы», несущие верхнюю рамку;
  • нижняя рамка, которая связана с первой рамкой «козел» шарнирами, а со второй – соединениями, обеспечивающими линейное перемещение опорных точек этой рамки;
  • съёмный упор для ног, устанавливаемый на нижней рамке.

При наибольшем растворе «козел» валик находится на наименьшей высоте (рис.2.16). Высота валика увеличивается при уменьшении угла раствора рамок (рис.2.17).

Рис.2.17. Подставка, настроенная  на максимальную высоту валика

Рис.2.17. Подставка, настроенная на максимальную высоту валика

Подставка создана для работы с небольшими валиками диаметром от 20 см до 30 см и длиной 30-50 см. Для каждого валика типовых размеров нужен соответствующий лоток (рис.2.18), устанавливаемый на наклонной платформе поставки.

Рис.2.18. Типовой лоток для валика

Рис.2.18. Типовой лоток для валика

Смена лотка происходит за 20-30 секунд, так как он надевается посадочными отверстиями на пару болтов, установленных на диске наклонной платформы. Соединения фиксируются без инструментов гайками-барашками.

Платформа выполнена из фанеры толщиной 10 мм, несущие планки – из сосновых реек. В качестве шарниров используются болты и рояльные петли. Неподвижные соединения закреплены шурупами-саморезами. В механизмах управления применён алюминиевый профиль. Вес подставки без лотка и съёмного упора составляет 4.7 кг. Лоток, показанный на рис.2.18, имеет массу 0.8 кг. Съёмный упор весит 1.8 кг.
